Oskillaattorit
Paperi- ja kartonkiteollisuuden vaativissa oloissa jokaisella työvälineellä ja koneen osalla on merkitystä.
30-vuotta oskillointiosaamisen aallonharjalla
Oskillointi tarkoittaa edestakaista liikettä, jota voidaan hyödyntää erilaisissa toiminnoissa, kuten paperi- ja kartonkikoneen kaavinpalkin tasaiseen liikutteluun, jolloin terä kuluu tasaisemmin ja tela pysyy puhtaana paperimassasta. Olemme kehittäneet yhteistyössä johtavien paperi- ja kartonkikone valmistajien kanssa ylivoimaisen, haastavissa olosuhteissa toimivan oskillaattori tuoteryhmän. Oskillaattorit sisältävän sylinterin ja sitä liikuttavan venttiilin kompaktissa rakenteessa. Ne on kehitetty suunniteltu ja valmistettu Pimaticin työntekijöiden osaavissa käsissä.

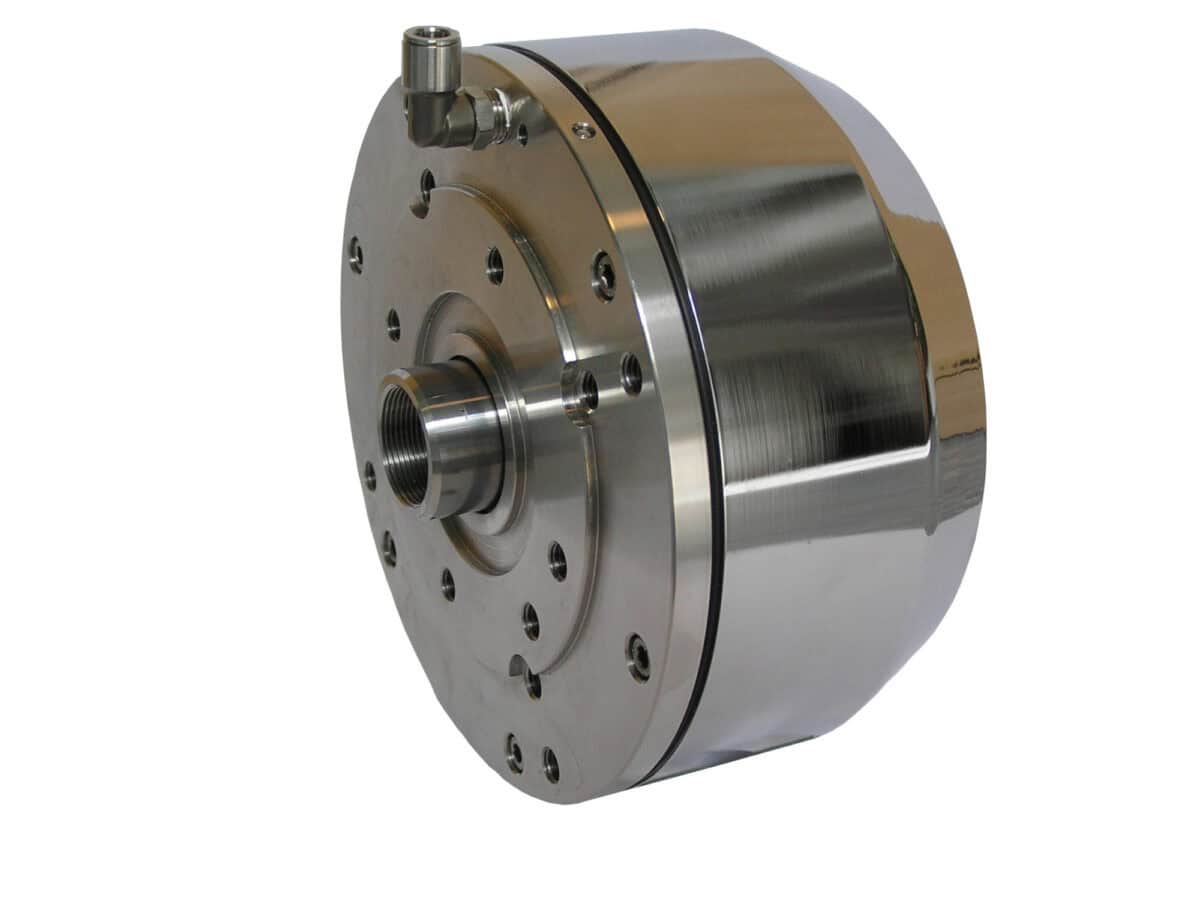

OSC Paperikoneiden kaavarioskillaattorit
Kompakti pneumaattinen kaavarioskillaattori.
Ominaisuudet:
- Sama tuote soveltuu sekä paperikoneen märän että kuivan pään sovelluksiin
- Huoltovapaa, huoltoväli normaalisti yli 5 vuotta
- Pienikokoinen ja kevyt
- Tehokkaan vaimennuksen ansiosta pehmeä ja värinätön toiminta
- Voiteluvapaa
- Säädettävä nopeus ja iskunpituus
- Helppo asentaa myös olemassa oleviin kaavareihin
- Voima: 11 kN:n ja 22 kN:n versiot ( 6 bar paineella )
- Painealue: 2,5… 10 bar
- Käyttölämpötila: +5…+150°C
- Nopeusalue: Suositeltu iskumäärä 3…5 iskua minuutissa
- Iskunpituus: Tehdasasetus 16 mm, säädettävissä 10 – 16 mm 2 mm välein
- Väliaine: Suodatettu ( 20 μm ) voitelematon paineilma

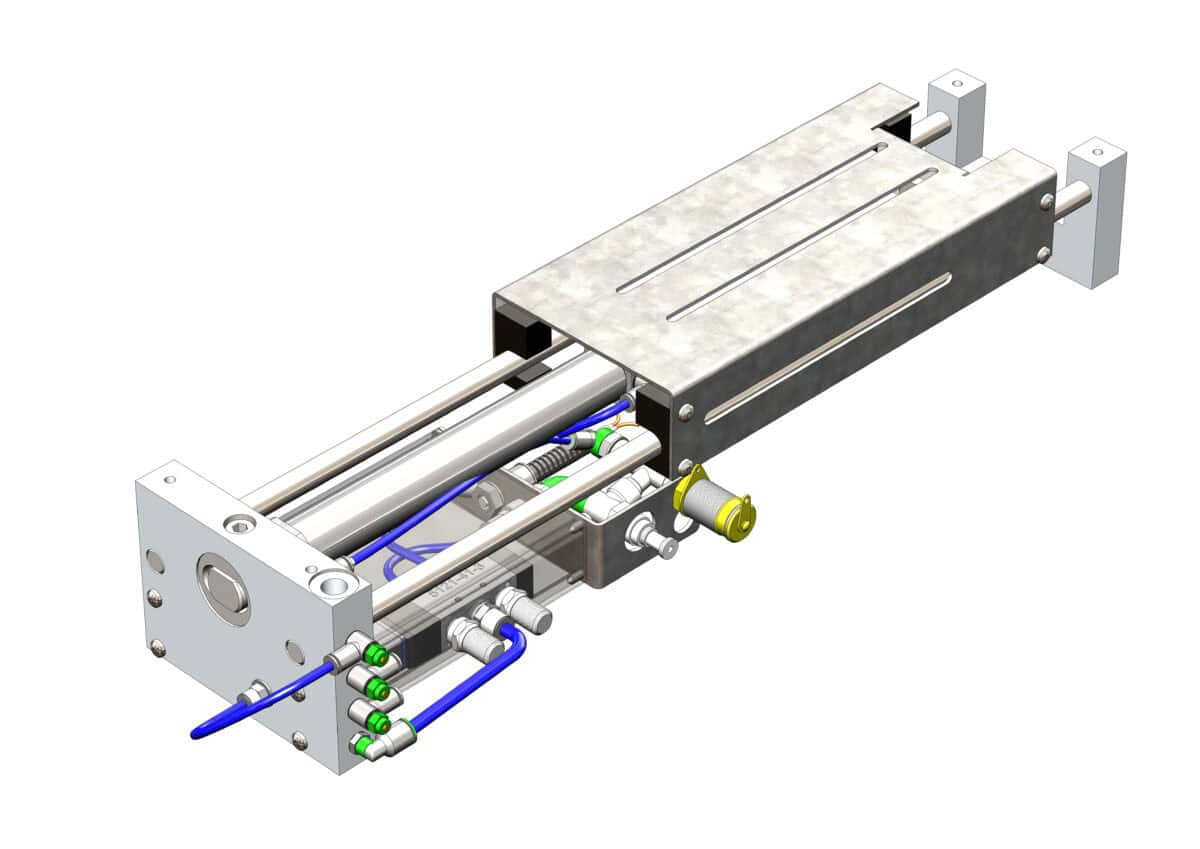

Johteellinen oskillointitoimilaite
Ominaisuudet:
- Tasainen liike myös hitaalla nopeudella
- Pneumaattiset ja hydropneumaattiset versiot saatavilla
- Kompakti koko
- Toimitetaan myös koteloituna
- Sovellusesimerkki: Paperikoneen telan pintalämpötilan valvontakameran oskillointi
- Nopeusalue: 1… 32 mm/s (hydropneumaattinen)

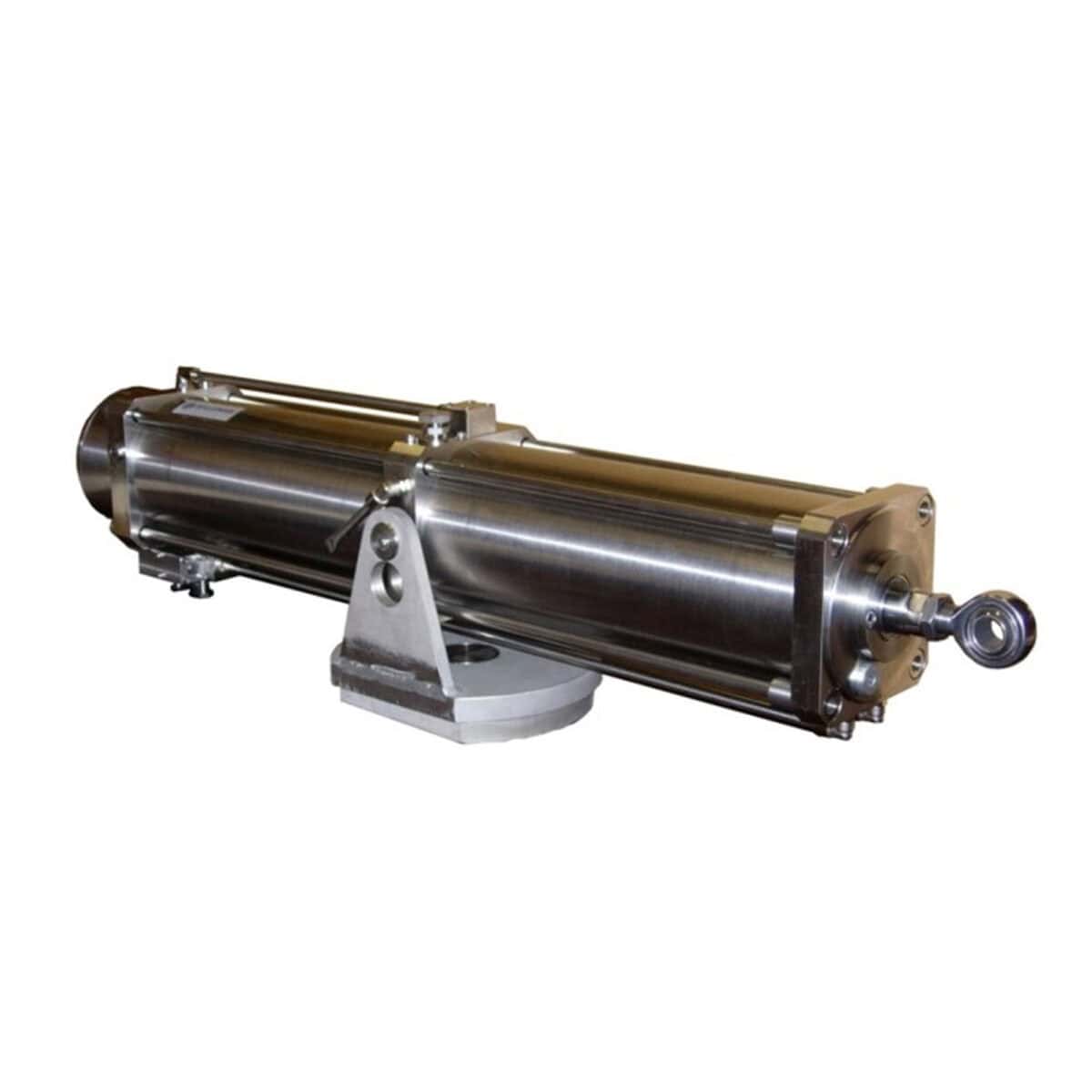

Hydropneumaattinen suihkuputkioskillaattori
Edut
- Öljyvakautettu, tasainen ja helposti säädettävissä oleva liikenopeus
- Ulkoiset osat AISI 316 / 1.4401 (männänvarsren pyyhkijä AISI 304 / 1.4301 )
- Synkronoitavissa paperikoneen nopeuteen
- Manuaalinen tai esiohjattu ( kaukosäätö ) nopeuden säätö
- Integroidut ohjausventtiilit
- Joustavat asennusmahdollisuudet
- Luotettava ja huoltovapaa toiminta
- Työntövoima: 6800 N / 6 bar
- Nopeusalue: 0,2 … 5 mm/s ( pikapaluuliike max 15 mm / s)
- Ympäristön lämpötila: + 5 … + 100 °C
- Painealue: 3 … 10 bar
- Iskunpituudet: Vakiona 150 tai 300 mm, muut iskunpituudet saatavana

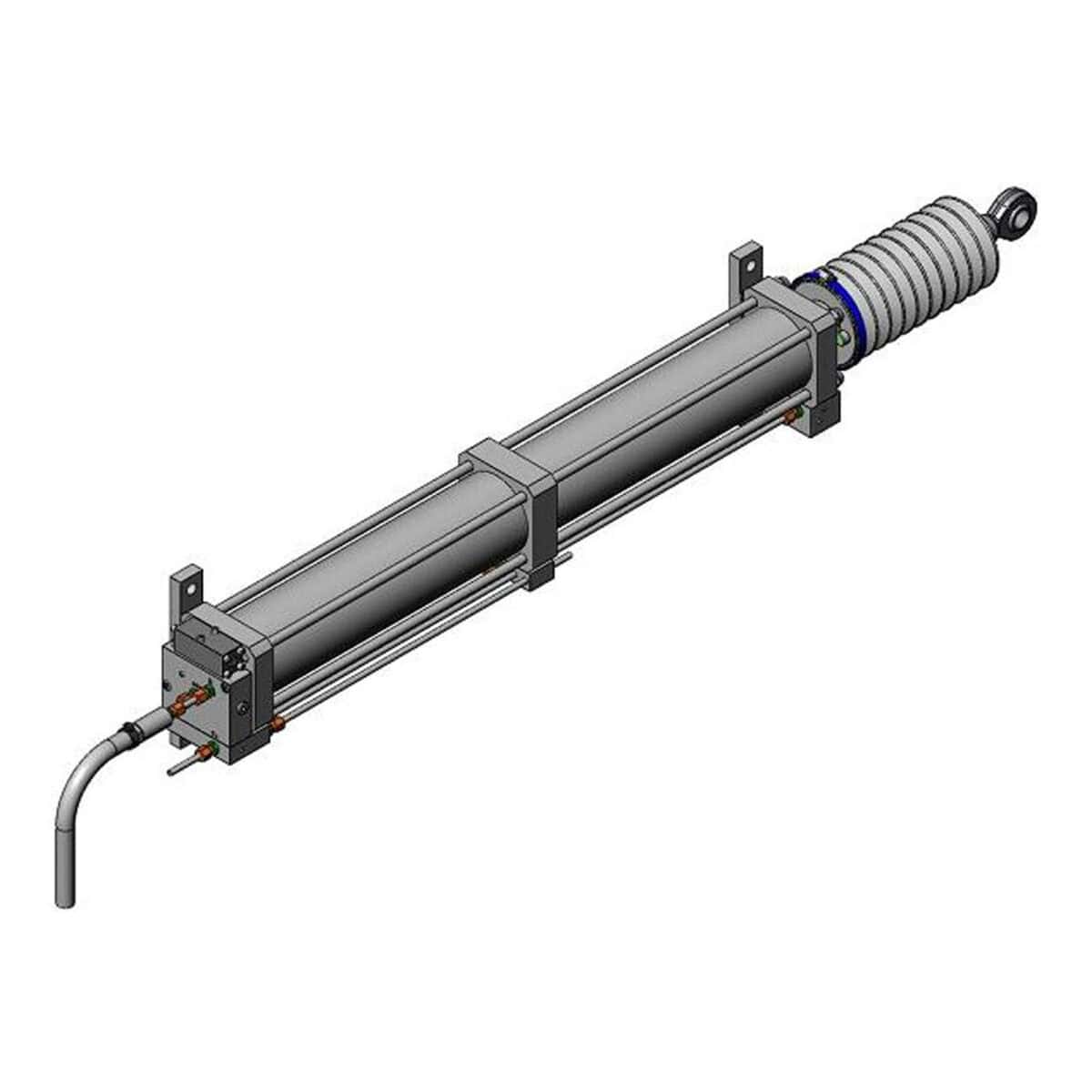

Pneumaattinen suihkuputkioskillaattori
Pneumaattinen oskillaattori-toimilaite integroiduilla ohjausventtiileillä.
Ominaisuudet:
- Suunniteltu asennettavaksi vaativaan ympäristöön paperikoneen imutelan sisään
- Kaikkiulkoiset osat AISI 316 / 1.4401
- Pneumaattinen käyttö – Ei vaadi sähköä
- Liitännät koottu sylinterin takapäätyyn
- Pitkä huoltoväli
- Käyttölämpötila: +5…+120°C
- Minimi nopeus: 5 mm/s
- Työntövoima: 4,2 kN
Asiakastarinat — Valmet
Pneumaattinen ohjaus- ja kiristyssylinteri kudoksen ohjaukseen
Valmetin paperikoneiden on tarkoitus tuottaa tehokkaasti laadukasta jälkeä niin sellu-, paperi-, kartonki- kuin pehmopaperitehtaissakin eri puolilla maailmaa. Rainan sujuva ajettavuus varmistetaan erilaisilla tehokkailla kudoksenohjausratkaisuilla, joista yksi on Pimaticin pneumaattinen ohjaussylinteri.
Tutustu Solutions for Paper Industry -esitteeseen
