Räätälöidyt tuotteet
Räätälöidyt sylinterit
Suunnittelemme asiakkaillemme räätälöityjä sylinteriratkaisuja, joissa pelkästään mielikuvitus on rajana. Meillä onkin sanonta, että missä toisten osaaminen loppuu siitä meidän osaamisemme vasta alkaa.

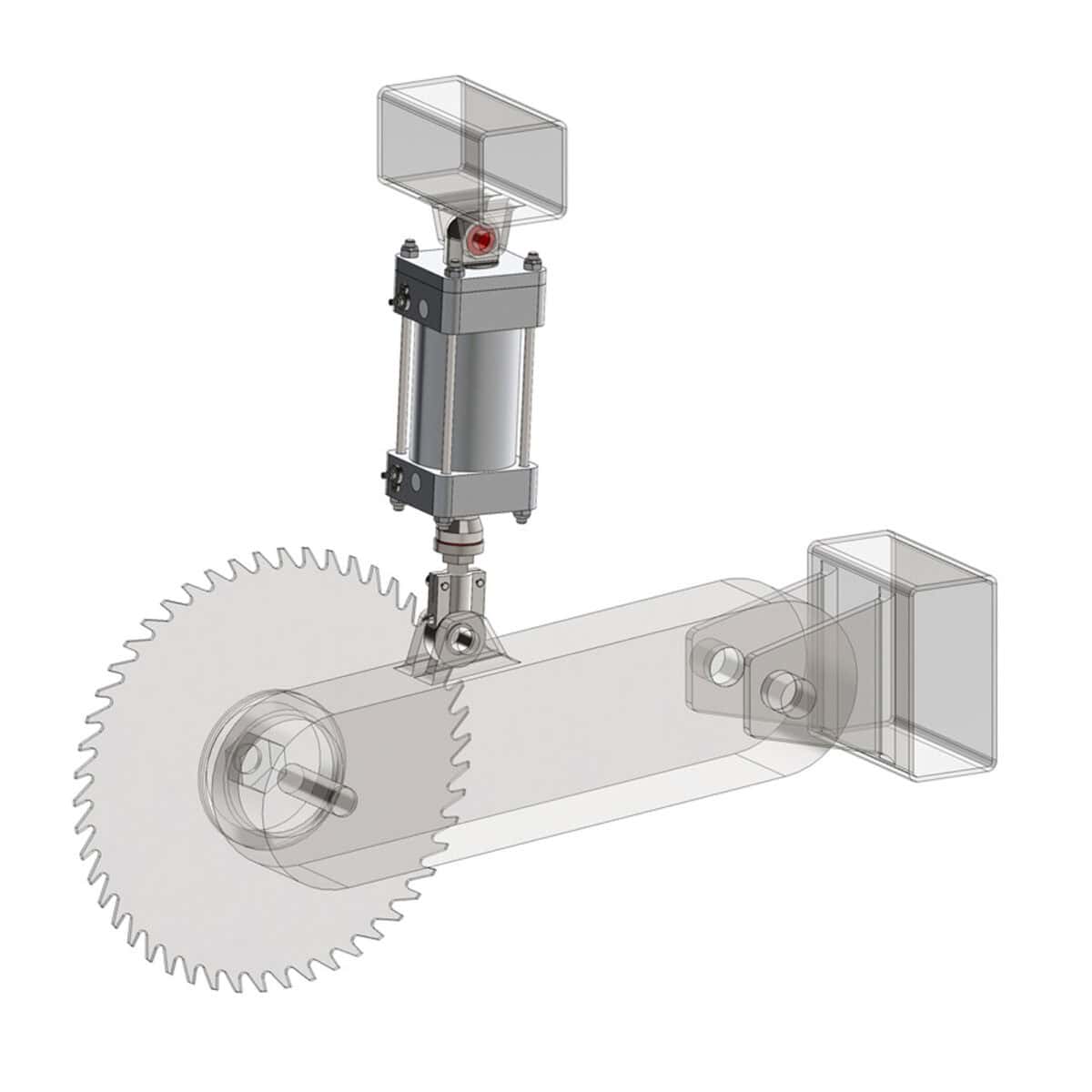

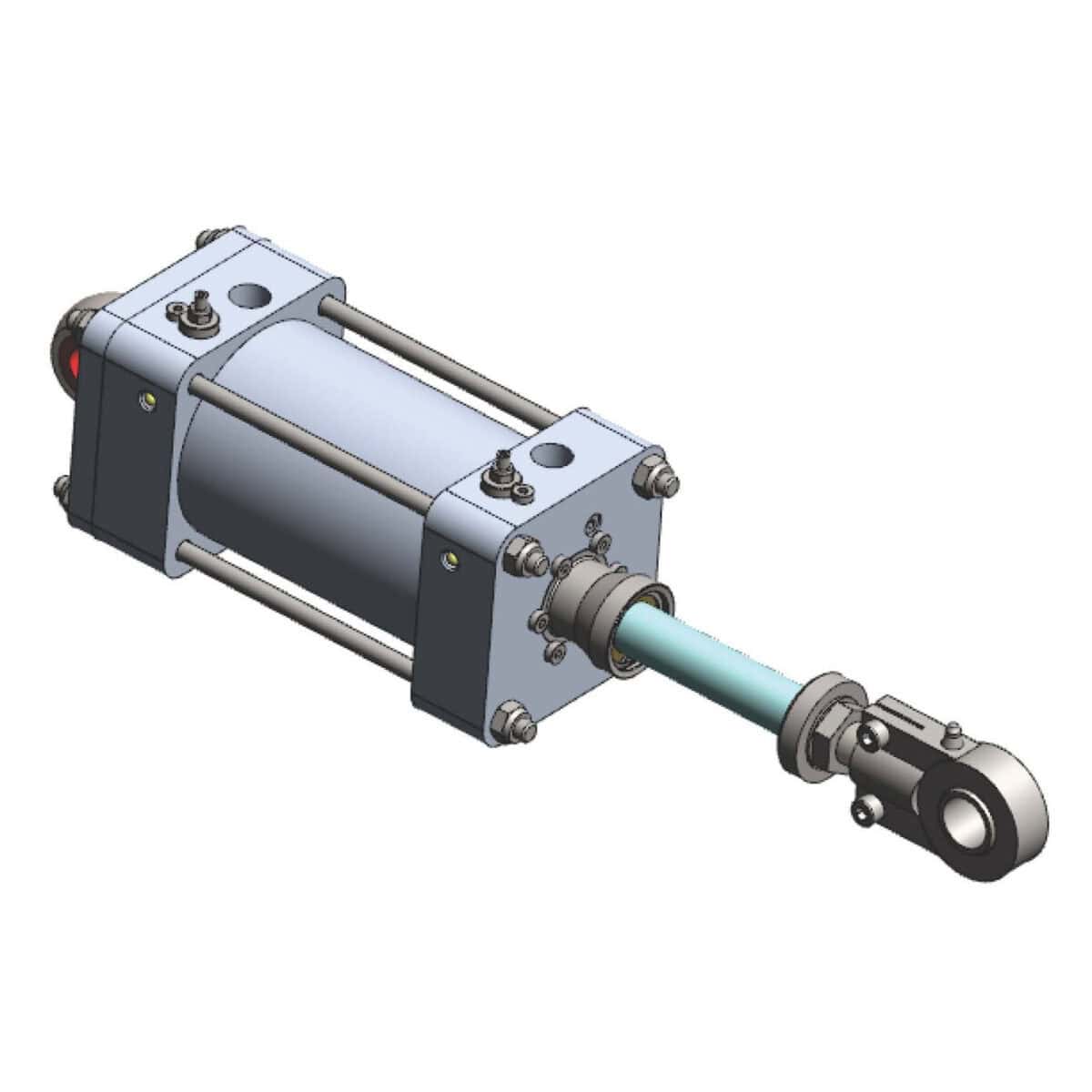

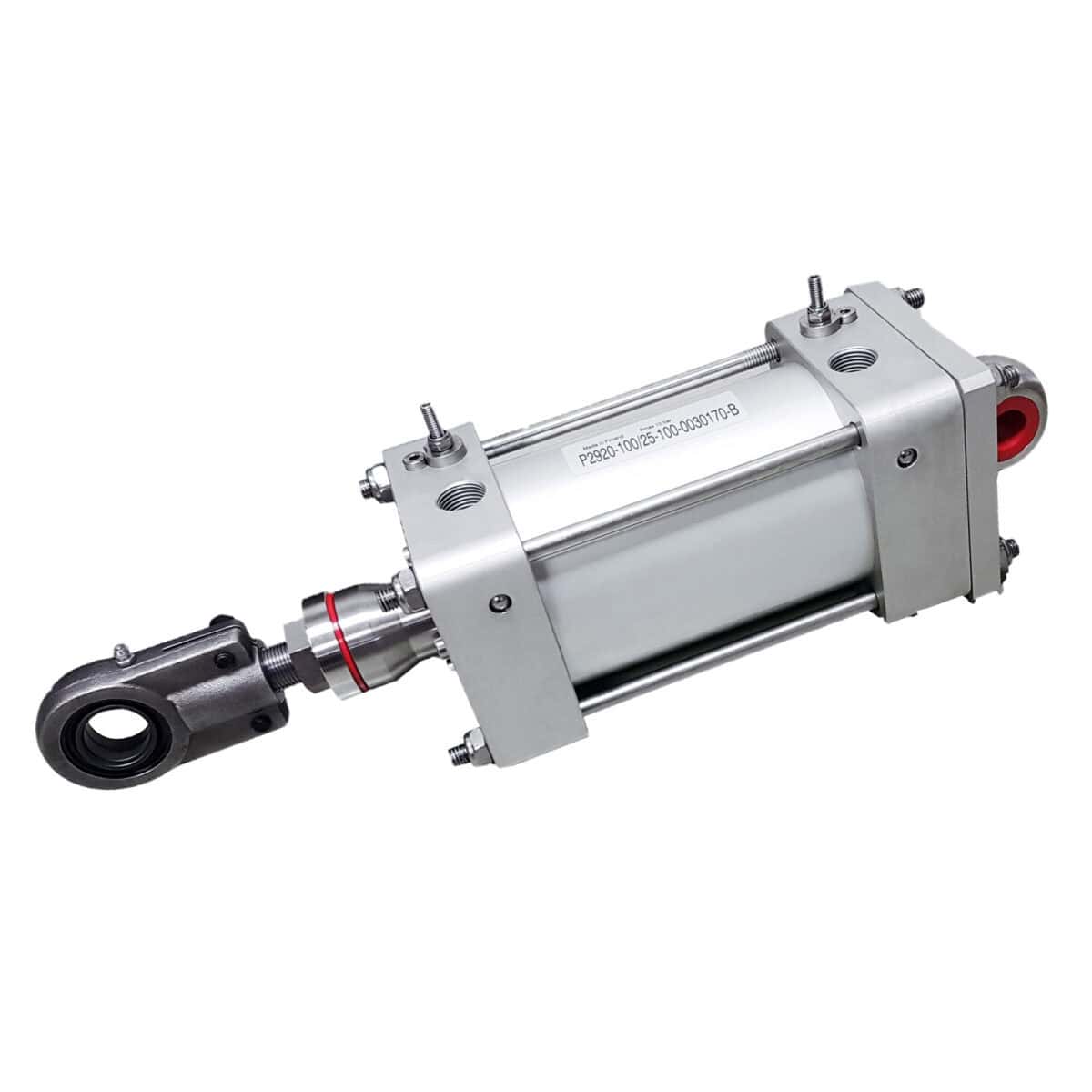

Nopea pneumatiikkasylinteri sahojen trimmereihin
Trimmerisylinterimme tarjoaa monia etua verrattuna perinteisiin sylintereihin, mm.:
- Kestää pihkaa ja sahanpurua
- Nopea isku; 240 l/min
- Huolto- ja säätövapaa; ajonaikainen automaattisäätö
- Pitkä käyttöikä; 15.000.000 iskua
- Edulliset elinkaarikustannukset; voiteluvapaa, ei kuluvia osia
- Sylinterin mitat: Halkaisija 100 mm, iskun pituus 100 mm. muut iskunpituudet saatavissa.
- Max. syöttöpaine: 10 bar
- Käyttölämpötila: -20…+80°C
- Tyypillinen iskuaika 100 mm:n iskulla trimmeriin asennettuna: Lasku alas 110 ms, Nosto ylös 130 ms
- Liitintäkoko: G1/2
- Materiaalit: Päädyt ja putki – Anodisoitu alumiini Kiinnittimet – Ruostumaton teräs Tiivisteet – PTFE ja nitriilikumi Vaimennuselementti – Polyuretaani (PU)
- Optiot: Iskunpituus, halkaisija ja liitäntämitat mitoitettavissa olemassa oleviin trimmereihin soveltuviksi. Kokonaistoimitukset ohjausventtiileineen ja putkitustarvikkeineen.

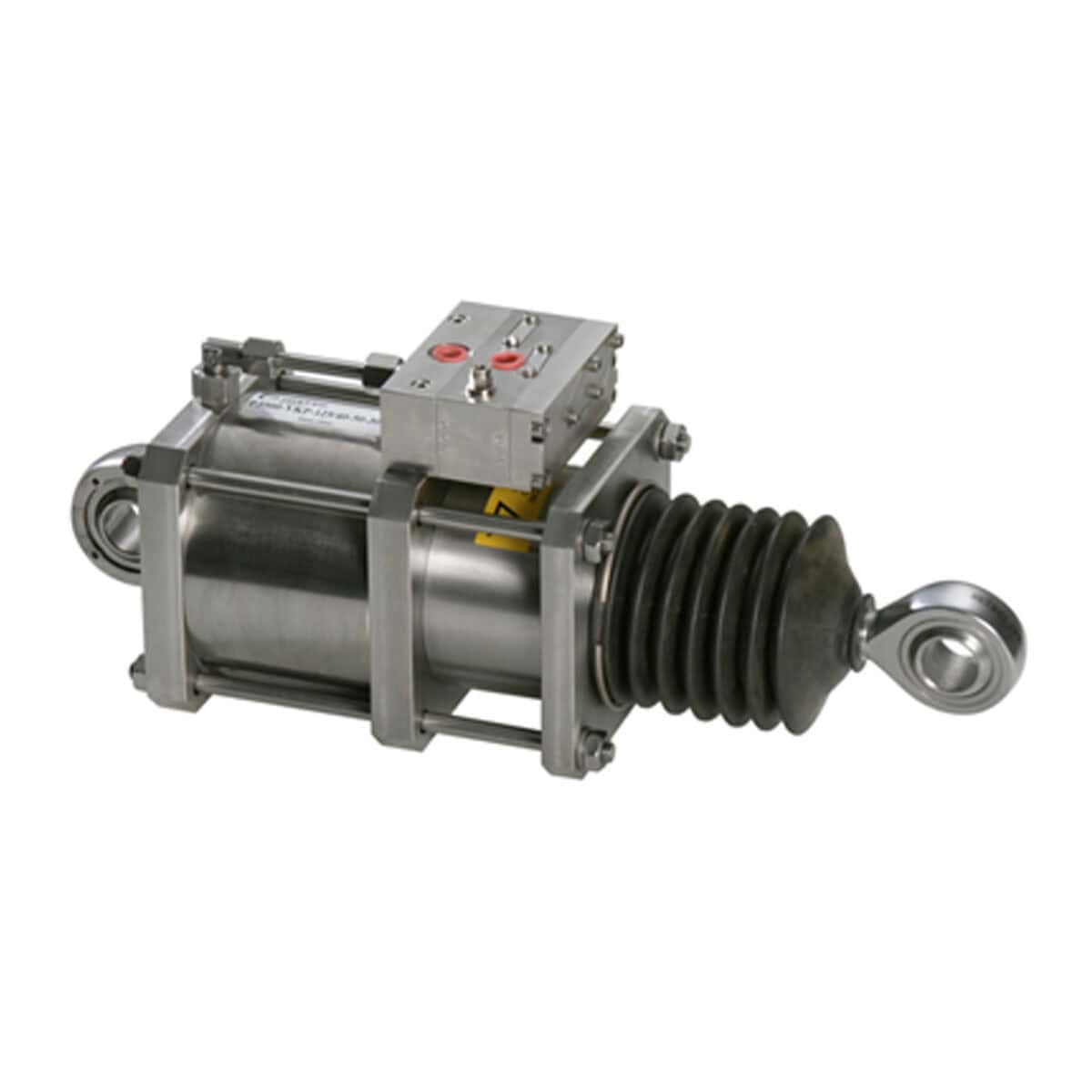

Kaavarinkääntösylinterit
Kaavarinkääntösylinterit automaattisella asentolukituksella.
Ominaisuudet:
- Vanttiruuvirakenne, jonka ansiosta kaavarin terän asemointi telan pintaan tehtävissä sylinterin kiinnityksiä irroittamatta
- Automaattinen lukitus päätyasennoissa optiona
- Ohjaus yhdellä 5/2-venttiilillä ilman erillistä venttiiliä lukolle
- Sylinterin halkaisija: ø 100 mm ja ø 125 mm, vakioiskunpituudet 30, 50 ja 100 mm. Muut iskunpituudet saatavana
- Sylinterin pituuden säätö: ± 20mm
- Painealue: 0,5…10 bar ilman lukkoa 4…10 bar lukolla
- Max. ympäristön lämpötila: +150°C
- Lukitusvoima: 20 kN – ylittää max. työntövoiman
- Materiaalit: Anodisoitu alumiini tai ruostumaton teräs AISI316

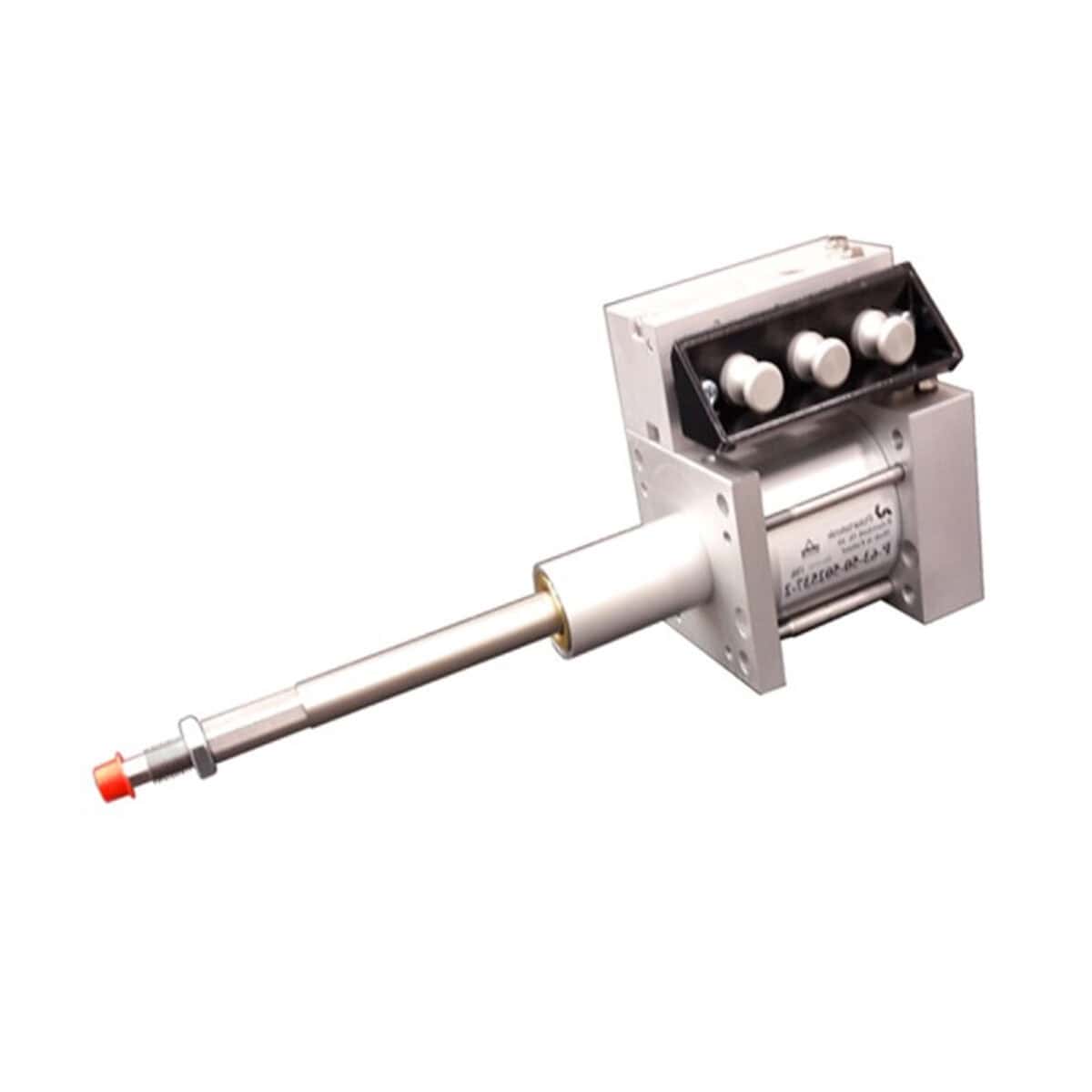

Sylinteriin integroitu ohjaus
Sovellusesimerkki: Paperikoneen pituusleikkurin yläterän ohjaus käsinkäyttömahdollisuudella.
Edut:
- Sylinteriin integroitu ohjausventtiilistö varmistaa kahden sylinterin toimintajärjestyksen ilman erillisiä asema-antureita tai rajakatkaisimia
- Estää ylä- ja alaterän mekaanisen kosketuksen
- Vasen- ja oikeakätinen kokoonpano
- Kompakti koko
- Asennusmitat suunniteltu asiakkaan käyttökohteen mukaan
Teoreettinen voima / 6 bar: Min. 1,3 kN – jousivoima 290-475 N

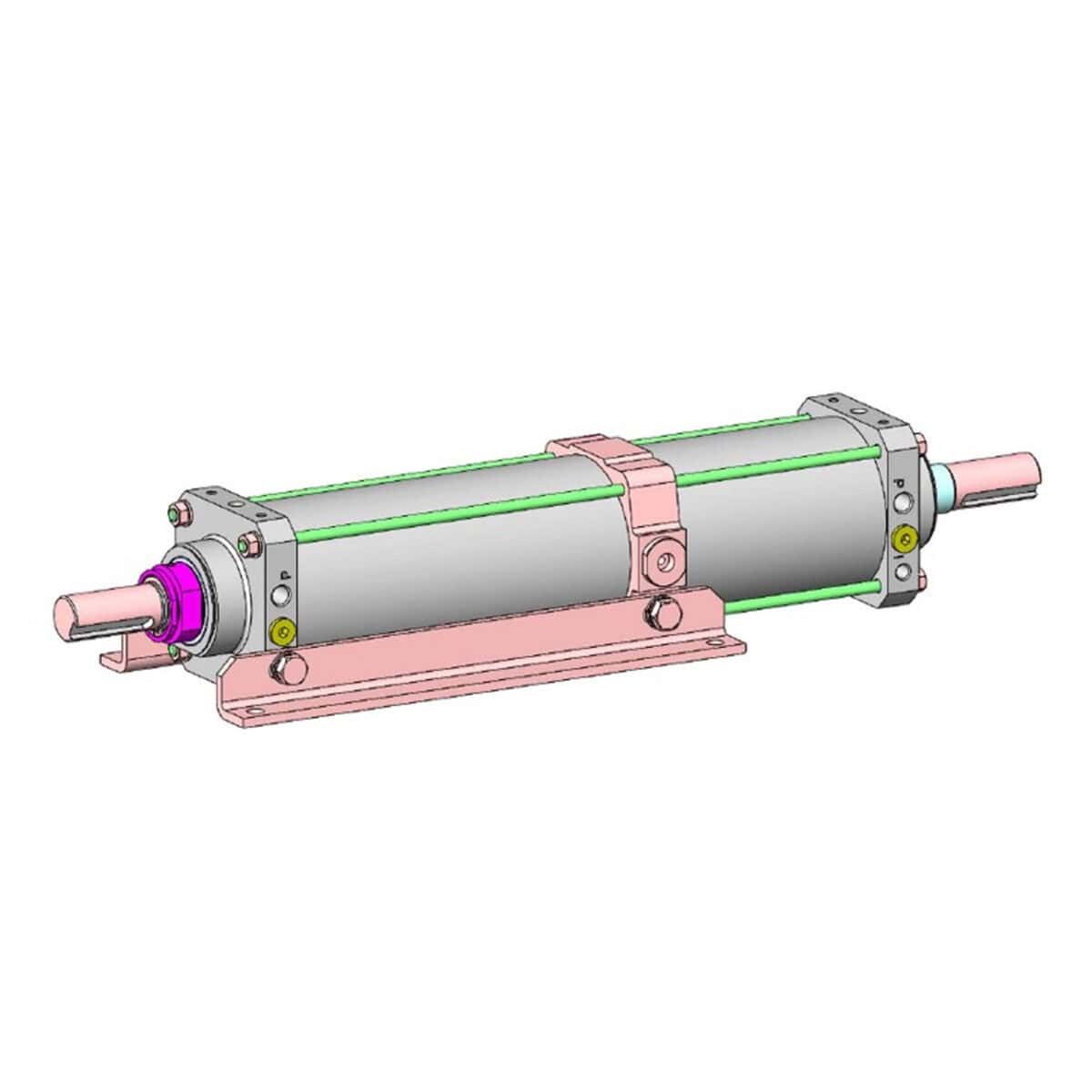

PDR – vääntösylinteri
Ominaisuudet:
- Kaksitoiminen pneumaattinen vääntösylinteri säädettävällä päätyvaimennuksella luukkujen ja ovien käyttöön
- Maksimivääntö päätyasennossa pitää oven tai luukun suljettuna ilman erillisiä kiiloja yms.
- Väliaine: Suodatettu paineilma,40 μm, lisävoitelua ei tarvita
- Optimaalinen vääntökäyrä: Maksimivääntö päätyasennossa pitää oven tai luukun suljettuna
- Kääntökulma: 170 °
- Painealue: 1 – 10 bar
- Ympäristön lämpötila-alue: -20-+70°C
- Materiaalit: Päädyt ja putki – Anodisoitu alumiini Männänvarsi – Kromattu ruostumaton teräs, AISI303 Asennusosat – Ruostumaton teräs AISI316L Männävarren lukitusrengas – Sinkitty teräs Tulpat – Messinki

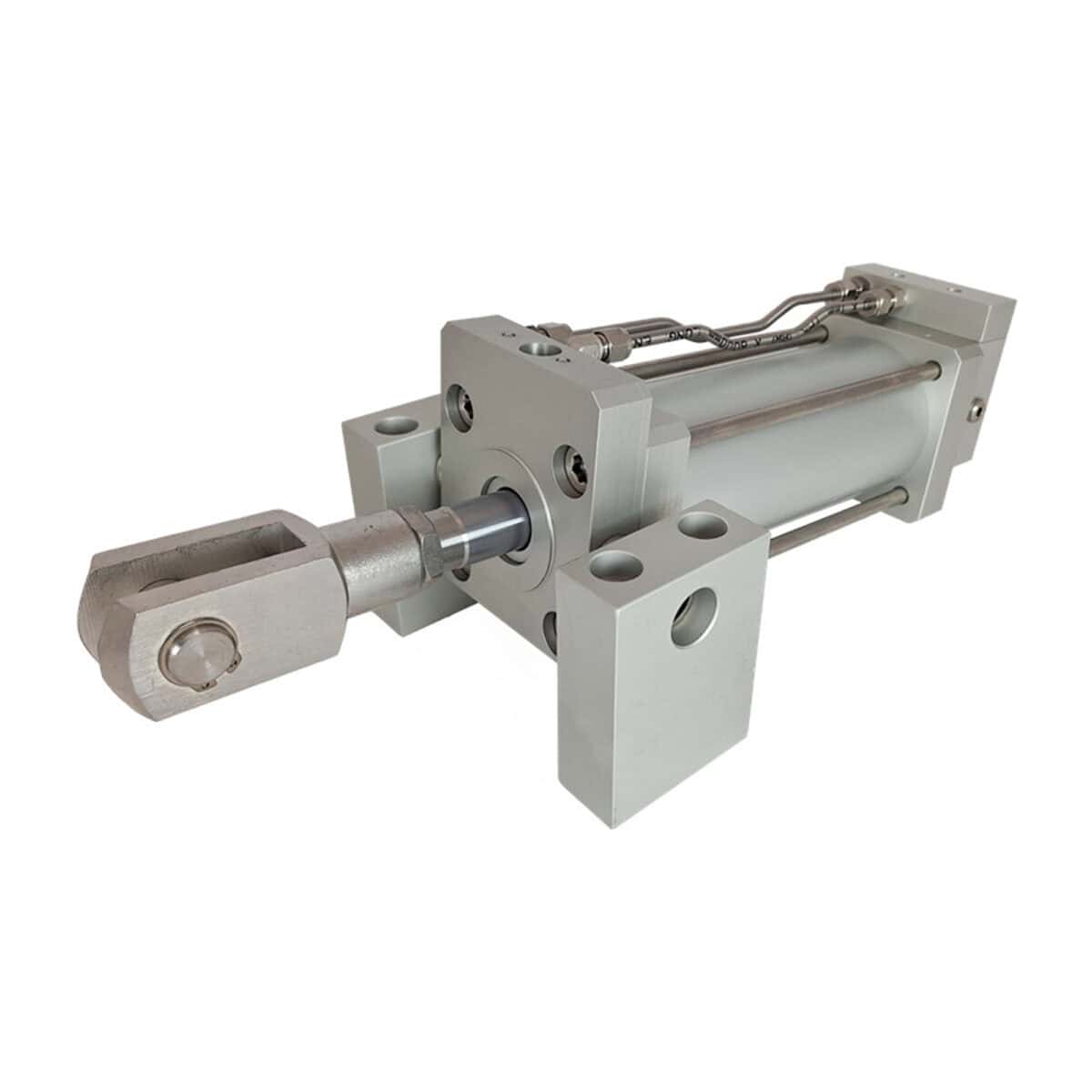

Oskilloiva sylinteri
Oskillointisylinteri PPO on tarkoitettu sovelluksiin, joissa vaaditaan jatkuvaa edestakaista liikettä. PPO on valmistettu materiaaleista, jotka kestävät paperikoneessa vallitsevat olosuhteet. Öljysumu voitelu on ehdottomasti kielletty tai tulee käyttää öljynerotussuodatinta.

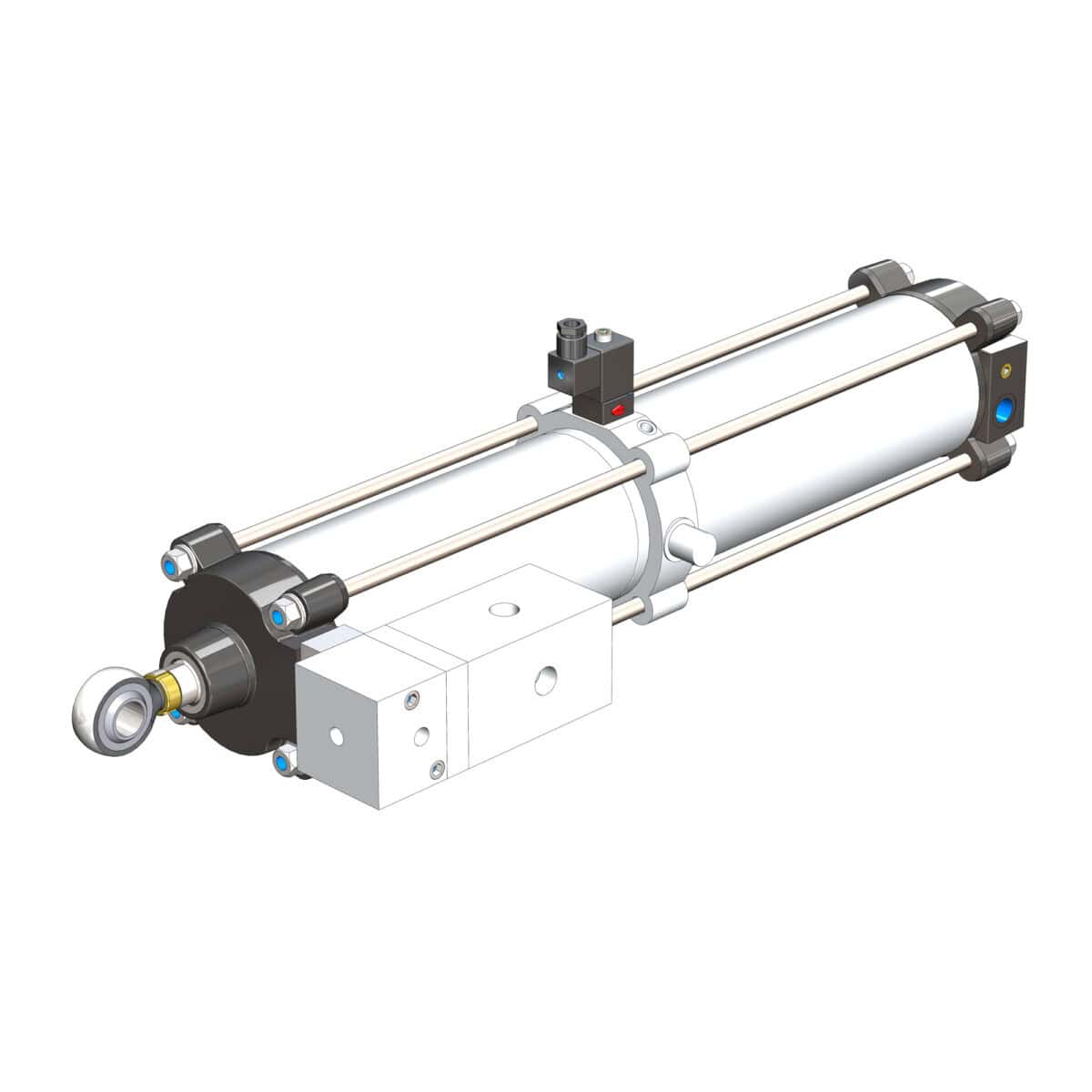

Suurinopeuksinen sylinteri
Suurinopeuksinen sylinteri integroidulla laukaisuventtiilillä ja säädettävällä päätyvaimennuksella.
Ominaisuudet:
- Sylinterillä kiihdytetään 8 kg massa 8 m/s huippunopeuteen ja pysäytetään 250 mm sisällä
- Ei vaadi hankalasti säädettäviä mekaanisia laukaisimia
- Ei vaadi ulkoista hydraulista iskunvaimenninta
- Sovellusesimerkki: Paperikoneen radan katkaisu rullaimessa

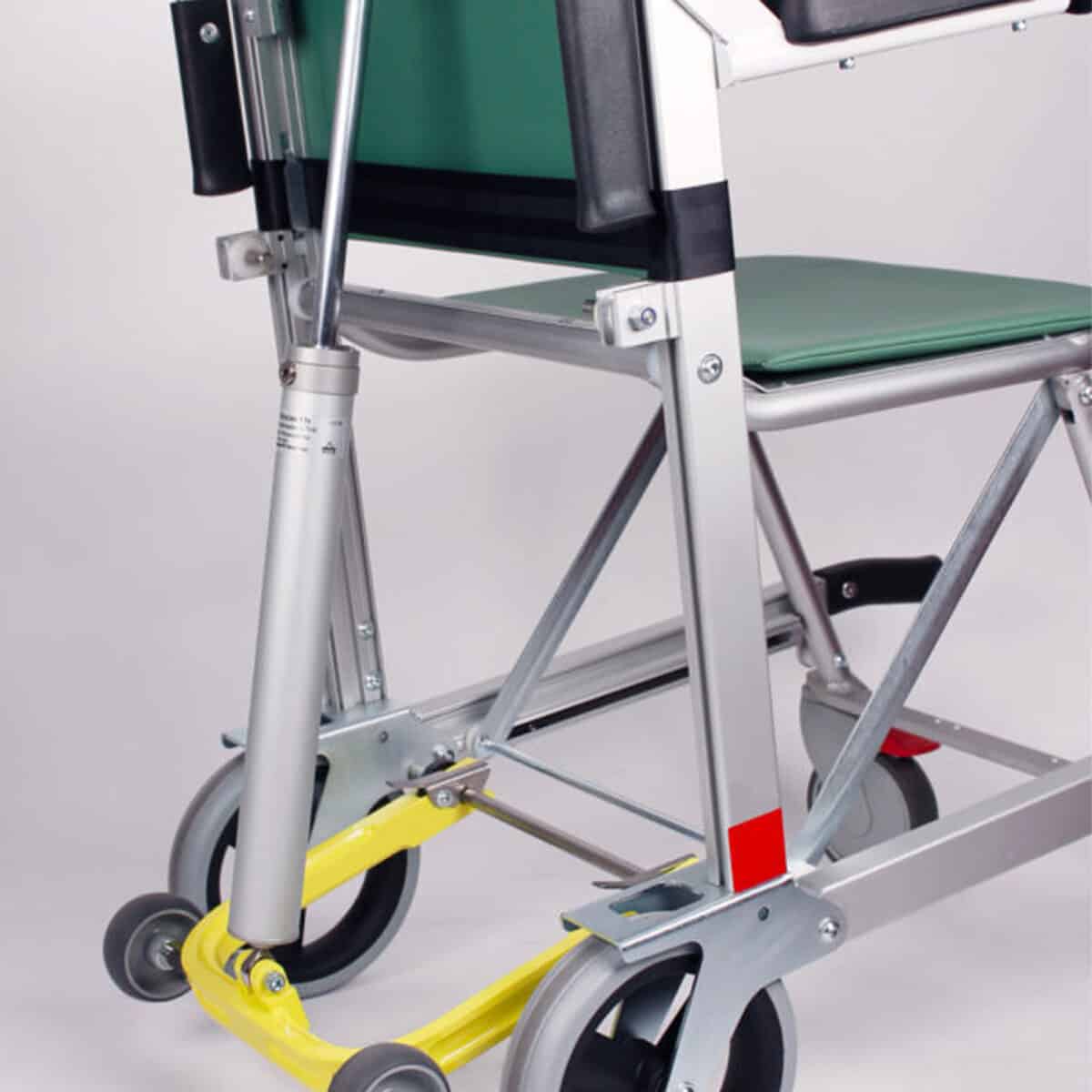

Vaimenninsylinteri
- Sovellusesimerkki: Potilaan siirtotuolin hallittu laskeminen portaissa
- Hydraulisesti vaimennettu sylinteri
- Helppo käyttää ja huoltaa
- Eri halkaisijoita ja iskunpituuksia saatavana
- Max. porras korkeus 150 mm
- Kuormitusalue 50…150 kg

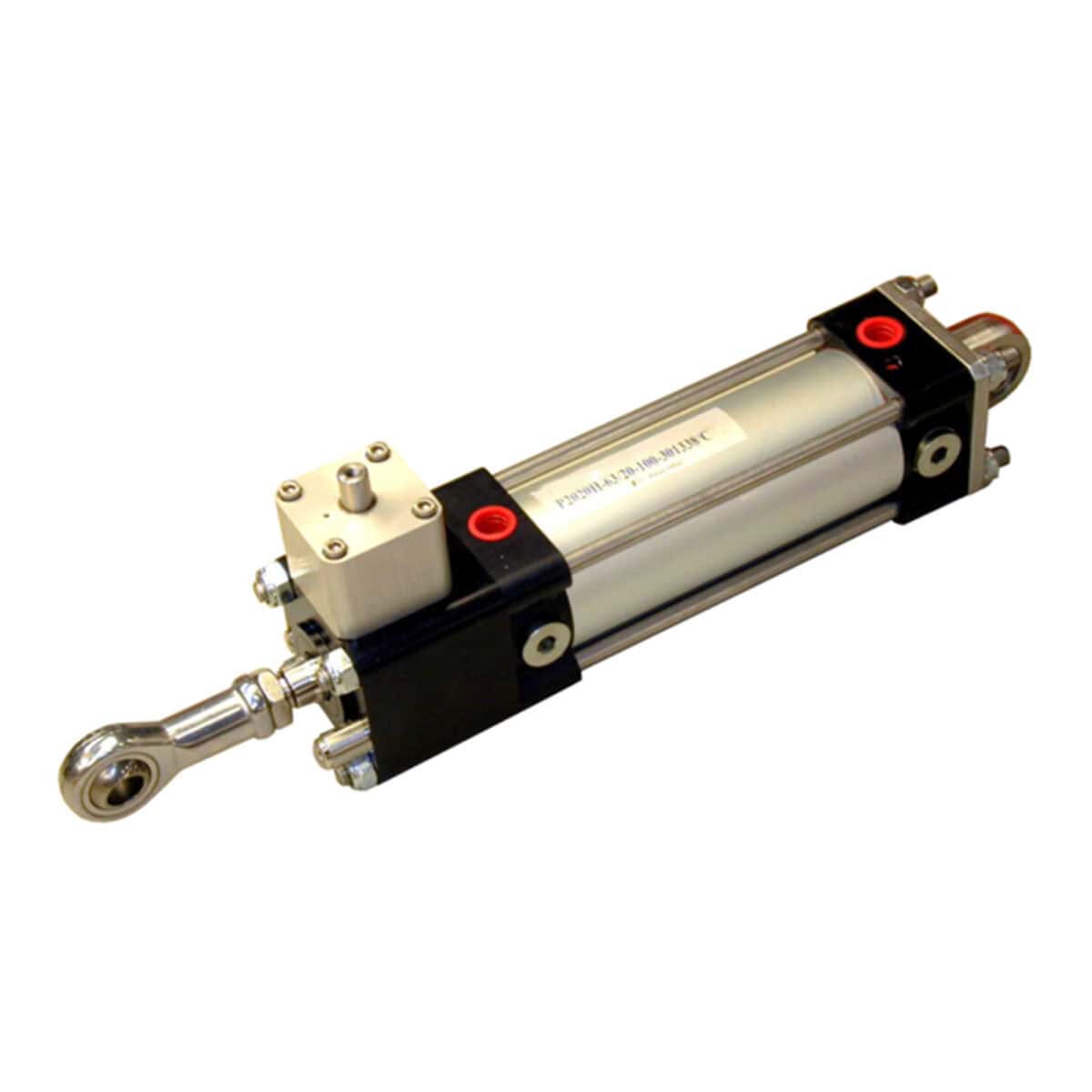

Sylinteri hydraulisella iskunvaimentimella
Pneumaattinen sylinteri varustettuna hydraulisella iskunvaimennintoiminnolla
Ominaisuudet:
- Isoja hitausvoimia kestävä vankka rakenne
- Asennus ja käyttö kuten vakiosylinterit
- Kompakti suunnittelu
- Kiinnittimet AISI 316
- Poistaa erillisten iskunvaimentimien tarpeen
- Vaimennuskyky, sylinterin halkaisija 63 mm: Pysäyttää pehmeästi 20 kg:n kuorman 2,5 m/s nopeudesta
- Iskunvaimentimen pituus: Hydraulinen vaimennus etupäädyssä 12 mm, Pneumaattinen vaimennus takapäädyssä 35 mm
- Maksimi toimintataajuus: 5 iskua minuutissa
- Painealue: 1… 10 bar
- Väliaine: Voitelematon tai voideltu suodatettu ( 20µm ) paineilma
- Ympäristön lämpötila-alue: + 5… 80 °C
Asiakastarinat — Pensi Rescue
Ergonominen Pensi-ratkaisu mahdollistui Pimaticin avulla
Pensi on suomalainen potilaskuljetusten haasteisiin erikoistunut yritys. Teknisen erikoisratkaisunsa avulla Pensi voi taata turvallisen ja ergonomisen potilassiirron myös portaissa.
